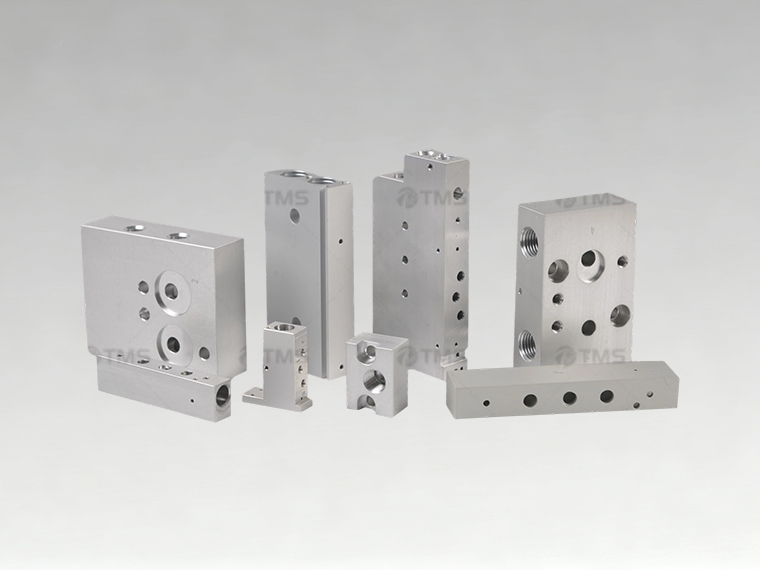

精密CNC加工完成后，检验质量效果需综合运用多种检测手段，涵盖尺寸精度、表面质量、形位公差、材料性能及功能验证等方面。以下是具体检验方法及步骤：
一、尺寸精度检验
直接测量法
卡尺/千分尺：测量外径、内径、长度、厚度等简单尺寸，精度可达0.01mm（千分尺）。
高度规：检测垂直方向尺寸，如台阶高度、槽深等。
三坐标测量机（CMM）：
适用复杂三维零件，通过探针触测表面点云数据，生成三维模型并对比CAD图纸。
精度可达微米级（±0.001mm），可检测空间曲面、孔位、轮廓等。
光学投影仪：
将零件轮廓投影至屏幕，与标准图形比对，适合二维轮廓检测（如齿轮齿形）。
间接测量法
量块组合：通过标准量块叠加验证尺寸，适用于高精度基准面。
比对仪：使用标准样件或量规快速比对，判断是否在公差范围内。
二、表面质量检验
表面粗糙度检测
触针式粗糙度仪：
探针在表面滑动，通过位移传感器记录波形，计算Ra（算术平均粗糙度）、Rz（zui大高度）等参数。
精度可达0.001μm，适用于精密零件（如模具、光学元件）。
光学干涉仪：
利用光的干涉原理，非接触测量表面微观形貌，适合超光滑表面（如半导体晶圆）。
表面缺陷检查
目视检查：
使用放大镜或显微镜观察表面划痕、裂纹、毛刺、氧化层等。
荧光渗透检测（FPI）：
涂抹荧光渗透液，清洗后喷显像剂，裂纹处会显示荧光痕迹，适用于检测微小裂纹。
工业内窥镜：
检查深孔、盲孔等内部表面缺陷，如内壁划伤、螺纹损伤。
三、形位公差检验
几何公差检测
千分表/百分表：
检测圆度、圆柱度、平面度、垂直度等，通过表盘读数判断偏差。
激光干涉仪：
测量直线度、平面度，精度可达纳米级，适用于高精度导轨、机床工作台。
圆度仪：
旋转零件并测量径向跳动，计算圆度误差，适用于轴承、齿轮等回转体。
位置公差检测
三坐标测量机（CMM）：
检测孔位、槽位、对称度、同轴度等空间位置关系，生成检测报告。
影像测量仪：
通过CCD摄像头捕捉零件轮廓，软件自动计算位置公差，适合批量检测。
四、材料性能检验
硬度测试
洛氏硬度计：
适用于金属材料，通过压痕深度计算硬度值。
维氏硬度计：
适用于薄材料或表面硬化层，压痕为菱形，计算对角线长度得出硬度。
金相分析
切割零件截面，抛光后腐蚀显示组织结构，通过显微镜观察晶粒度、相组成、夹杂物等。
无损检测
X射线检测：
检查内部缺陷（如气孔、裂纹），适用于铸件、焊接件。
超声波检测：
通过超声波反射信号检测内部缺陷，适用于厚壁零件。
五、功能验证
装配测试
将零件装入总成或模拟工装，验证配合间隙、运动灵活性、密封性等。
例如：检测轴承与轴的配合过盈量，或液压阀的密封性能。
性能测试
动平衡测试：
对旋转零件（如叶轮、飞轮）进行动平衡校正，减少振动和噪音。
耐压/耐腐蚀测试：
对压力容器或化工零件进行水压试验或盐雾试验，验证强度和耐腐蚀性。
寿命测试
通过疲劳试验机模拟实际工况，检测零件寿命（如弹簧的疲劳次数）。
六、检验流程优化
首件检验
加工首件后全面检测，确认程序、刀具、参数无误后再批量生产。
过程抽检
定期抽检加工中的零件，监控工艺稳定性，及时发现偏差。
终检全检
对关键零件或小批量订单进行100%检验，确保零缺陷交付。
数字化检验
使用SPC（统计过程控制）软件分析检测数据，预测质量趋势，优化工艺参数。
七、检验工具与设备校准
定期校准千分尺、卡尺、CMM等检测设备，确保测量结果准确。
使用标准量块、环规等校准工具验证设备精度。
记录校准日期和结果，建立可追溯的质量档案。
