CNC4轴加工是一种在传统三轴(X、Y、Z轴直线运动)基础上增加一个旋转轴的数控加工技术,通常为绕X轴旋转的A轴或绕Y轴旋转的B轴。这一附加轴使刀具能够从多个角度接近工件,显著提升了加工的灵活性、精度和效率。以下详细介绍:

多面加工能力
可在一次装夹中完成圆柱面、圆锥面或复杂曲面的加工,减少夹具更换次数,避免重复定位误差。
例如:轴类零件的键槽、平面、均布孔,以及滚筒模具表面的文字或花纹等。
复杂形状加工
通过四轴联动(A轴与X、Y、Z轴插补运动),可在圆柱面或圆锥面上铣削出连续复杂轮廓,如螺旋槽、凸轮曲面、涡轮叶片等。
例如:单头或多头螺杆、螺旋输送杆的侧铣加工。
效率与精度提升

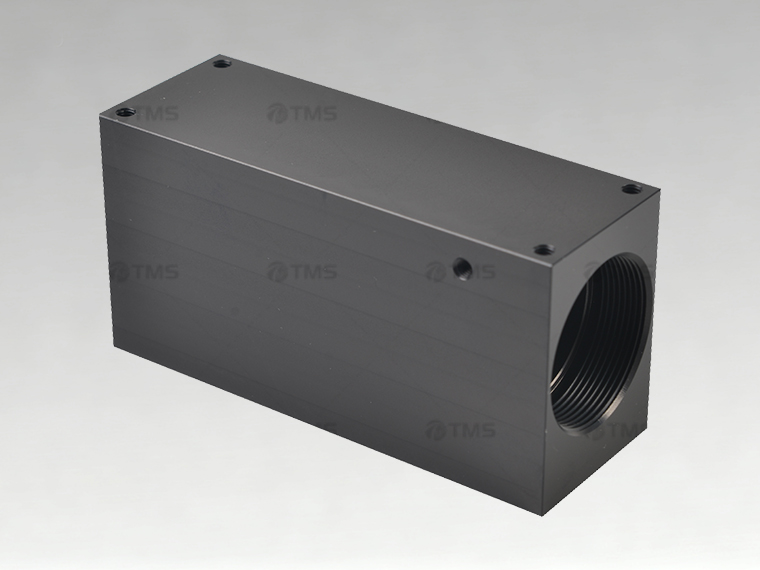

分度加工模式下,工件旋转至特定角度后锁紧,三轴联动完成加工,适合等分布置的特征(如方料多侧面)。
编程控制减少人为误差,确保产品一致性,表面光洁度优于三轴加工。
成本效益
设备成本低于五轴加工,但功能远超三轴,适合批量生产中复杂零件的高效加工。
