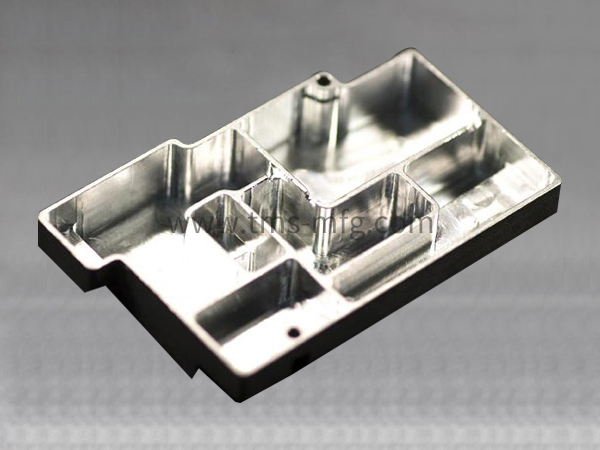

CNC4轴加工是在传统三轴（X、Y、Z 直线轴）基础上，增加一个旋转轴（A 轴或 B 轴）的数控加工技术，核心是一次装夹实现多面 / 连续曲面加工，兼顾精度、效率与成本，介于三轴与五轴之间。那么，下面小编讲解一下关于
CNC4轴加工时表面出现振纹问题的处理方法如下：
优化切削参数：
调整转速和进给：适当降低进给速度，提高主轴转速。在一定范围内提高转速可以改变切削频率，避开机床或工件的固有频率，减少共振。但需注意，过高转速可能导致刀具寿命缩短或产生高速振动。
减小切削深度：过大的切削深度会产生巨大的切削力，容易引发振动。在精加工时，采用较小的切削深度，尤其是径向切深，确保切削过程稳定。
优化切削宽度：对于侧铣加工，过大的径向切深容易引起振动。可采用较小的径向切深和较大的轴向切深，保持切削力稳定，有效抑制振动。
选择合适的刀具并确保安装稳固：
刀具质量：选用耐磨性好、硬度高、抗粘结性强的刀具材质和涂层，如PVD涂层的硬质合金刀具，减少刀具磨损和积屑瘤的产生。
刀具状态：及时更换或修磨磨损的刀具。磨损的刀具会急剧增加切削力，导致振动和表面质量下降。
刀具几何参数：选择具有适当正前角的刀具，减小切削阻力；足够的后角减少刀具与已加工表面的摩擦；大螺旋角刀具切削平稳性更好，有助于减少振动。
刀具安装：确保刀具装夹牢固，刀具系统的径向跳动和轴向跳动在允许范围内。刀具伸出长度应尽可能短，以增加刀具系统的刚性。
增强工件和机床的稳定性：
工件装夹：确保工件在夹具中牢固夹紧，夹紧力均匀，不易松动。对于薄壁或悬臂较长的零件，提供额外的支撑点或使用专用夹具（如真空夹具、液压夹具）增加其刚性，减少振动和变形。
机床维护：定期检查和维护机床，确保各轴的滚珠丝杠、导轨、主轴轴承等部件间隙正常，运动平稳，无松动和磨损。高刚性机床可以更好地吸收切削振动。
使用高刚性刀柄：选用热缩刀柄、液压刀柄等高精度、高刚性刀柄，有效抑制振动。
优化刀具路径和编程：
刀具路径优化：采用螺旋进给、啄钻等方式，避免切屑堆积。避免急剧改变方向的刀具路径，采用圆弧进给或平滑过渡，减少冲击和振动。优化入刀和出刀方式，避免直线下刀，多采用螺旋或倾斜入刀。
合理设置刀路间距：减小刀路间距，精加工时刀路间距设置为刀具直径的10%-15%，减少切削残留，使表面更光滑。
多道次精加工：对于要求极高表面质量的零件，采用多道次精加工，每次去除极少量材料，逐步提高表面质量。
改善冷却和排屑条件：
选择合适的切削液：使用润滑性和冷却性俱佳的切削液，降低切削温度和摩擦，减少积屑瘤和拉伤。特别是加工软质、易粘结的材料（如铝合金、某些塑料），切削液的润滑作用尤为重要。
确保切削液充分供应：切削液应以足够大的流量和压力冲刷切削区，既能有效冷却，又能及时冲走切屑，防止切屑划伤加工表面或二次切削。对于深孔或型腔加工，可采用内冷刀具或高压切削液。
排查和解决机床问题：
检查主轴系统：定期检测主轴径向跳动，高速加工前必须做动平衡校正。主轴轴承磨损或动平衡不良会导致振动，需及时维修或更换。
检查机床部件松动：检查机床各连接部位是否松动，运动部件配合面是否磨损。及时紧固松动部件，更换磨损件。
避免外部振动干扰：确保机床安装基础稳固，远离冲床等震源，避免外部振动传递到机床。
使用减振装置和好的技术：
采用减振刀具：使用具有减振功能的刀具或刀柄，吸收切削过程中的振动能量。
振动分析和模态分析：对于容易产生振纹的零件，通过振动分析软件（如FEA）进行模态分析，识别潜在振动频率，并在编程时调整切削参数避开这些频率。
