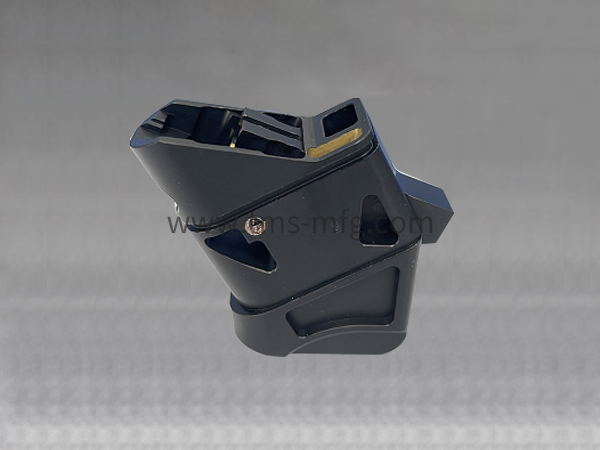

SMT电子治具加工中，常见问题主要集中在治具设计、材料选择、加工精度、热膨胀匹配及使用维护等方面，以下是具体问题及解决方法：
治具设计问题
定位不精准
问题：治具设计不合理，导致元器件定位不准确，影响贴装精度。
解决方法：优化治具设计，采用自适应定位系统，如在定位销底部加装弹性补偿结构，吸收PCB板尺寸误差，确保定位精准。
支撑不足
问题：治具支撑点设计不合理，导致PCB板在过炉时变形，影响焊接质量。
解决方法：在PCB下方均匀分布支撑顶针，提供全面支撑，避免中间区域因自重下垂。在容易翘曲的角落和边缘增加支撑，确保PCB板平整。
夹持力不当
问题：治具夹持力过大或过小，导致PCB板受损或移位。
解决方法：使用弹性且耐高温的夹子固定PCB，夹持力要恰到好处，既要防止板子在热膨胀时移位，又不能过紧而阻碍其正常的平面内膨胀。
材料选择问题
热膨胀系数不匹配
问题：治具材料热膨胀系数与PCB板不匹配，导致过炉时治具与PCB变形不一致，产生应力，影响焊接质量。
解决方法：选择与PCB板热膨胀系数相匹配的治具材料，如合成石（CTE通常在14-16 ppm/°C），实现CTE匹配，抑制PCB变形。
耐磨性不足
问题：治具材料耐磨性不足，导致使用过程中磨损严重，影响使用寿命和定位精度。
解决方法：采用高耐磨性材料，如硬氧化铝合金或合成石，提高治具使用寿命。硬氧化铝合金治具使用寿命可达15万次，合成石治具达10万次。
导热性不佳
问题：治具导热性不佳，导致PCB板在过炉时受热不均匀，影响焊接质量。
解决方法：在治具表面开设导流槽，配合内部镂空结构，提高散热效率。铝合金治具表面开设0.5mm宽导流槽，可使散热效率提升20%。
加工精度问题
加工误差
问题：治具加工过程中存在误差，导致治具尺寸与PCB板不匹配，影响定位精度。
解决方法：采用高精度CNC机床加工治具，确保支撑面平整，定位准确。加工后进行严格检测，确保治具尺寸符合设计要求。
表面粗糙度
问题：治具表面粗糙度过大，导致PCB板在过炉时与治具摩擦增大，影响焊接质量。
解决方法：对治具表面进行抛光处理，降低表面粗糙度，减少摩擦。钢网开孔内壁粗糙度应控制在Ra≤1μm，避免脱模时卷入空气导致焊点空洞。
热膨胀匹配问题
治具与PCB变形不一致
问题：在回流焊过程中，治具与PCB因热膨胀系数不匹配导致变形不一致，产生应力，影响焊接质量。
解决方法：通过CTE匹配设计，使治具与PCB在加热和冷却过程中同步变形，避免产生额外应力。对于薄板，应优先选择CTE匹配的合成石治具。
局部过热或冷却不均匀
问题：治具设计不合理导致PCB板在过炉时局部过热或冷却不均匀，影响焊接质量。
解决方法：优化治具设计，如开设散热孔或保留材料以减缓散热，平衡整体温度。回流炉横向温差应控制在±3℃以内，采用温和曲线减少热应力。
使用维护问题
清洁不足
问题：治具使用过程中清洁不足，导致灰尘、油污等杂质积累，影响定位精度和焊接质量。
解决方法：定期清洁治具，铝合金治具使用专用清洁剂保养，合成石治具采用防静电毛刷清洁。清洁后应检查治具表面是否平整、无杂质。
维护不当
问题：治具维护不当导致使用寿命缩短或定位精度下降。
解决方法：建立治具管理系统，包含二维码追溯和维护记录，定期检查治具磨损情况并及时更换。对于易损部件（如夹子、顶针等），应定期更换以确保治具性能稳定。
换型错误
问题：在更换治具型号时操作不当导致换型错误或损坏治具。
解决方法：采用快速换型设计，如路登卡扣治具可将换型时间从45分钟降至8分钟。配合治具管理系统进行换型操作，确保换型准确无误。
