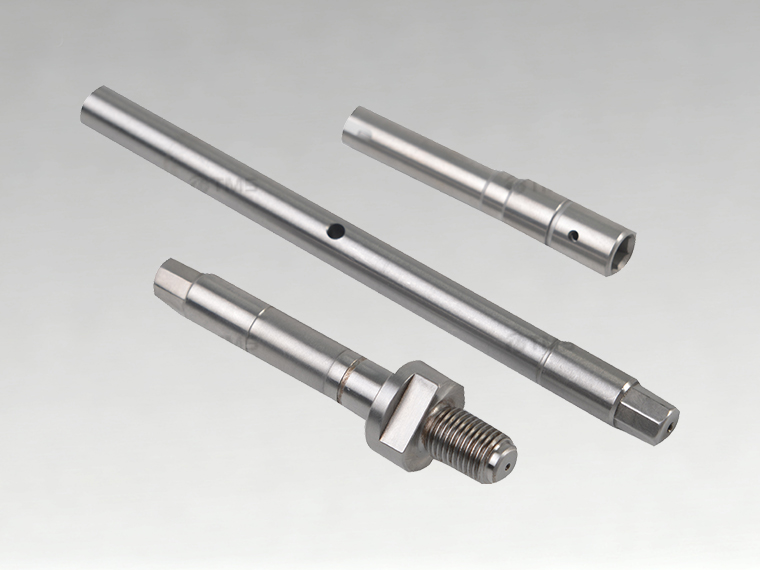

CNC4轴加工中，重复定位误差（即多次装夹或分度后工件位置的一致性偏差）会直接影响多面特征间的相对精度，尤其在加工复杂零件时可能导致废品率上升。以下是系统性解决方案，涵盖设备、工艺、操作及管理层面：
一、设备层面：提升硬件精度
选用高精度旋转轴
分度精度：选择分度精度≤±5秒（0.0014°）的第四轴（如DD直驱电机或高刚性蜗轮蜗杆结构），减少旋转角度误差。
重复定位精度：确保第四轴在多次旋转后位置偏差≤±0.002mm，可通过激光干涉仪定期检测。
优化机床刚性
床身结构：选择整体铸造床身或焊接钢结构，减少振动对定位的影响。
导轨设计：采用重载滚柱导轨替代滑动导轨，提升抗偏载能力。
主轴配置：选用高刚性电主轴，减少切削力导致的变形。
温度控制
恒温车间：保持环境温度在20±1℃，避免热胀冷缩引起机床结构变形。
冷却系统：对主轴、导轨、丝杠等关键部件实施强制冷却（如油冷机），稳定热位移。
数据：某模具厂实施恒温控制后，4轴加工零件尺寸波动从±0.03mm降至±0.01mm。
二、工艺层面：优化加工策略
单次装夹完成多面加工
设计工艺路线：通过4轴联动或分度加工，在一次装夹内完成所有特征加工（如方料四侧面孔系）。
避免多次装夹：若必须分次加工，需设计统一基准（如中心孔或定位销孔），通过工装保证重复定位。
采用同步加工技术
多面同时加工：利用4轴联动功能，在工件旋转过程中同步完成多个面的切削（如螺旋槽铣削）。
减少分度次数：例如加工六边形零件时，通过一次分度120°完成三个面加工，而非分三次90°旋转。
合理选择刀具路径
顺铣优先：在圆柱面加工中采用顺铣），减少切削力引起的工件位移。
螺旋进刀：对孔加工采用螺旋插补（G03/G02），避免垂直进刀时的冲击导致定位偏移。
三、操作层面：规范装夹与校准
标准化装夹流程
工装设计：使用专用夹具（如液压卡盘、零点定位系统）确保每次装夹位置一致。
零点定位系统：通过预置的定位销和锁紧机构，实现快速换夹且重复定位精度≤±0.005mm。
清洁工装：每次装夹前清洁定位面和夹具，避免铁屑或油污影响接触精度。
精确校准第四轴
回零操作：加工前执行第四轴回零，消除累计误差。
角度校准：使用激光对中仪或电子水平仪检测第四轴旋转平面与工作台平行度，偏差≤±0.01mm/100mm。
案例：某汽车零件厂通过每日校准第四轴，将多面孔系位置度从Φ0.1mm提升至Φ0.05mm。
在线测量补偿
触发式测头：在加工过程中使用雷尼绍OMP40测头检测关键特征位置，实时修正坐标系。
流程：铣削di一面后，用测头检测孔位置→计算偏差→自动补偿后续加工路径。
宏程序补偿：编写宏程序（如Fanuc Oi系统）根据测量结果动态调整G代码中的坐标值。
四、管理层面：建立质量控制体系
首件检验制度
每批次加工前制作首件，使用三坐标测量机（CMM）检测多面特征位置精度，合格后方可批量生产。
检测项目：孔系位置度、平面平行度、圆柱面同轴度等。
SPC过程控制
收集关键尺寸数据（如分度角度、定位销孔位置），绘制X-bar R控制图，监控过程稳定性。
案例：某精密机械厂通过SPC分析发现第四轴温度每升高1℃，分度误差增加0.0005°，据此优化冷却系统。
预防性维护计划
定期检修：每500小时检查第四轴编码器、轴承、传动带磨损情况，更换易损件。
润滑管理：按说明书要求对旋转轴导轨、丝杠进行定量润滑（如每8小时加注1cc油脂）。
五、技术升级方向
五轴联动改造
若零件复杂度持续提高，可升级为五轴机床（如增加B轴或C轴），通过一次装夹完成所有加工，彻底消除重复定位误差。
成本对比：4轴机床改造为五轴需增加约30%-50%预算，但可提升加工能力200%以上。
数字化孪生技术
建立机床数字孪生模型，模拟加工过程中的热变形、振动对定位的影响，提前优化工艺参数。
通过上述措施，4轴加工的重复定位误差可控制在±0.01mm以内，满足高精度领域的需求。
